Sudarea tuburilor Inconel este un proces specializat care necesită o înțelegere profundă a proprietăților materialului și a tehnicilor de sudare adecvate. În calitate de furnizor de tuburi Inconel de încredere, am asistat de prima dată la provocările și recompensele asociate cu lucrul la aceste aliaje de înaltă performanță. În acest blog, voi împărtăși informații valoroase despre modul de sudare a tuburilor inconelate în mod eficient.
Înțelegerea tuburilor Inconel

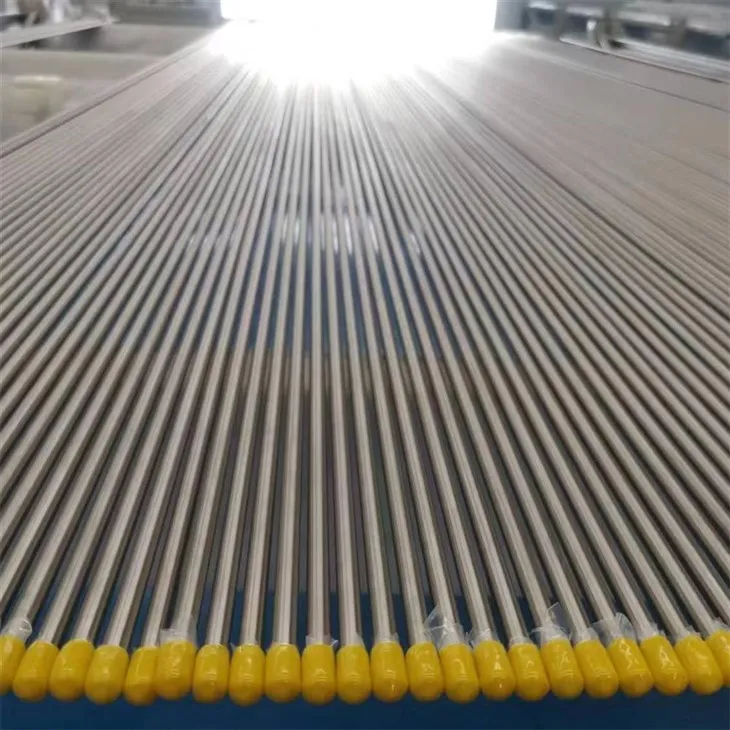

Inconel este o familie de superalii pe bază de nichel - crom, cunoscuți pentru rezistența lor excelentă la coroziune, rezistența ridicată la temperatură și rezistența la oxidare. Aceste proprietăți fac ca tuburile Inconel ideale pentru aplicații în industrii precum aerospațial, procesarea chimică și generarea de energie electrică. Una dintre cele mai populare note esteInconel 625 tub, care conține cantități semnificative de crom, molibden și niobium. Aceste elemente contribuie la proprietățile sale mecanice superioare și la rezistența la o gamă largă de medii corozive.
Pre -preparate de sudare
Inspecție materială
Înainte de a începe procesul de sudare, este crucial să inspectați bine tuburile Inconel. Verificați dacă există defecte de suprafață, cum ar fi fisuri, zgârieturi sau incluziuni. Aceste defecte pot duce la întreruperi de sudură și pot compromite integritatea sudurii finale. În plus, verificați compoziția chimică și proprietățile mecanice ale tuburilor pentru a vă asigura că îndeplinesc specificațiile necesare.
Curățare
Curățarea corectă a suprafețelor tubului este esențială pentru a îndepărta contaminanții precum uleiul, grăsimea, murdăria și oxizii. Acești contaminanți pot provoca porozitate, crăpătură și alte defecte de sudură. Folosiți un solvent adecvat, cum ar fi acetonă sau alcool izopropilic, pentru a curăța suprafețele. După curățare, utilizați o perie de sârmă din oțel inoxidabil pentru a îndepărta orice oxizi rămași. Evitați să utilizați unelte din fier sau alte materiale care pot contamina suprafața Inconel.
Pregătirea comună
Designul comun joacă un rol semnificativ în calitatea sudurii. Pentru tuburile Inconel, proiectele comune ale articulațiilor includ îmbinări de fund, îmbinări de poală și îmbinări de tee. Marginile îmbinării trebuie prelucrate până la unghiul de tei și fața rădăcinii corespunzătoare. O pregătire corespunzătoare a articulațiilor asigură o bună fuziune și penetrare în timpul sudării. Potrivirea tuburilor ar trebui să fie precisă, cu lacune minime și aliniere necorespunzătoare.
Tehnici de sudare
Sudarea cu arc de tungsten cu gaz (GTAW)
GTAW, cunoscută și sub denumirea de sudare TIG (Tungsten Inert), este o alegere populară pentru sudarea tuburilor Inconel. Acest proces folosește un electrod de tungsten care nu consumabil pentru a crea un arc între electrod și piesa de prelucrat. Pentru a proteja piscina de sudură de contaminarea atmosferică, un gaz de ecranare, de obicei argon sau un amestec de argon și heliu.
Avantajele GTAW pentru sudarea tubului Inconel includ un control precis al aportului de căldură, al sudurilor de înaltă calitate, cu un aspect excelent de mărgele și capacitatea de a suda tuburi cu pereți subțiri. Când utilizați GTAW, este important să selectați electrodul de tungsten corespunzător. Pentru Inconel, este utilizat în mod obișnuit un electrod de tungsten de 2% sau 2% ceriate. Parametrii de sudare, cum ar fi curentul, tensiunea și viteza de deplasare, ar trebui să fie reglați cu atenție pe baza grosimii tubului și a designului articulației.
Sudarea cu arc metalic cu gaz (GMAW)
Sudarea GMAW, sau MIG (GAS INERT METAL), poate fi, de asemenea, utilizat pentru sudarea tuburilor Inconel. Acest proces folosește un electrod de sârmă consumabil care este alimentat continuu în bazinul de sudură. Pentru a proteja sudulul este utilizat un gaz de protecție, de obicei un amestec de argon și dioxid de carbon.
GMAW oferă rate de depunere mai mari în comparație cu GTAW, ceea ce poate crește productivitatea. Cu toate acestea, necesită mai multă abilitate pentru a controla aportul de căldură și pentru a evita stropitorul excesiv. Când utilizați GMAW pentru sudare cu tub Inconel, selectați un fir de umplutură cu o compoziție similară cu cea a metalului de bază. Parametrii de sudare, inclusiv viteza de alimentare a sârmei, tensiunea și debitul de gaz, trebuie să fie optimizați pentru aplicația specifică.
Parametri de sudură
Intrare de căldură
Controlul intrării de căldură este esențial atunci când sudează tuburile Inconel. Aportul excesiv de căldură poate duce la creșterea cerealelor, pierderea rezistenței la coroziune și fisurarea. Pe de altă parte, o intrare insuficientă de căldură poate duce la fuziunea incompletă și lipsa de penetrare. Intrarea de căldură este influențată de factori precum curentul de sudare, tensiunea și viteza de călătorie. Este important să urmați intervalul de intrare de căldură recomandat pentru gradul specific inconel și grosimea tubului.
Protejarea gazului
Alegerea de protecție a gazelor este crucială pentru protejarea bazinului de sudură împotriva oxidării și preluării azotului. Pentru GTAW de tuburi Inconel, este utilizat în mod obișnuit argon pur sau un amestec de argon și heliu. Heliul poate crește aportul de căldură și poate îmbunătăți penetrarea sudurii, în special pentru tuburile mai groase. Pentru GMAW, un amestec de argon și un procent mic de dioxid de carbon pot fi utilizate pentru a îmbunătăți stabilitatea arcului și pentru a reduce stropi.
Selecție de metale de umplere
Selectarea metalului de umplutură adecvat este esențială pentru realizarea unei sudură de înaltă calitate. Metalul de umplutură ar trebui să aibă o compoziție similară cu metalul de bază pentru a asigura compatibilitatea și proprietățile mecanice bune. Pentru tuburi Inconel 625, ErnicRMO - 3 Sârmă de umplere este o alegere comună. Diametrul sârmei de umplere trebuie selectat pe baza grosimii tubului și a designului articulației.
Post - Tratamente de sudare
Tratament termic
După sudură, poate fi necesar un tratament termic pentru ameliorarea tensiunilor reziduale, pentru a îmbunătăți proprietățile mecanice și pentru a restabili rezistența la coroziune a tuburilor Inconel. Procesul specific de tratare a căldurii depinde de gradul Inconel și de cerințele aplicației. Pentru unele aliaje Inconel, poate fi necesar un tratament de recoacere a soluției urmat de răcire rapidă.
Finisarea suprafeței
Finisarea suprafeței este un pas important pentru a îndepărta orice stropire de sudură, oxizi sau decolorare. Acest lucru se poate face folosind metode mecanice, cum ar fi șlefuirea, lustruirea sau sabarea. Curățarea chimică poate fi, de asemenea, utilizată pentru a îndepărta orice contaminanți rămași și pentru a îmbunătăți aspectul suprafeței.
Controlul calității
Testare non -distructivă (NDT)
Metodele de testare non -distructive sunt utilizate pentru a detecta orice defecte interne sau de suprafață în tuburile de inconelii sudate. Metodele NDT obișnuite includ testarea radiografică (RT), testarea cu ultrasunete (UT) și testarea penetrantului lichid (PT). RT poate detecta defecte interne, cum ar fi porozitatea, lipsa de fuziune și fisurile. UT este eficient pentru detectarea defectelor interne în sudură și metalul de bază. PT este utilizat pentru a detecta defectele de deschidere a suprafeței.
Testare mecanică
Testarea mecanică este efectuată pentru a evalua puterea și ductilitatea articulațiilor sudate. Testarea la tracțiune, testarea îndoitălor și testarea durității sunt metode utilizate în mod obișnuit. Testarea la tracțiune măsoară sarcina maximă pe care articulația sudată poate rezista înainte de eșec. Testarea Bend evaluează ductilitatea sudurii și capacitatea de a rezista la îndoire fără a se crăpa. Testarea durității este utilizată pentru a determina duritatea sudurii și a zonei afectate de căldură.
Concluzie
Sudarea tuburilor Inconel necesită o combinație de preparate de sudare adecvate, tehnici de sudare adecvate, control precis al parametrilor de sudare și tratamente de sudare post -sudură. Urmând liniile directoare prezentate în acest blog, puteți obține suduri de înaltă calitate, cu proprietăți mecanice excelente și rezistență la coroziune.
În calitate de furnizor de tuburi Inconel, m -am angajat să ofer produse de înaltă calitate și asistență tehnică pentru clienții noștri. Dacă sunteți interesat să achiziționați tuburi Inconel sau aveți nevoie de mai multe informații despre sudare Inconel, vă încurajez să ne contactați pentru achiziții și discuții suplimentare. Avem o echipă de experți care vă pot ajuta în selectarea gradului de inconjugală corect și să ofere îndrumări cu privire la procesul de sudare.
Referințe
- „Sudarea nichelului și a aliajelor de nichel” de către American Welding Society.
- Fișe de date tehnice furnizate de producătorii de tuburi Inconel.
- Standarde și specificații din industrie legate de sudare a tubului Inconel.
